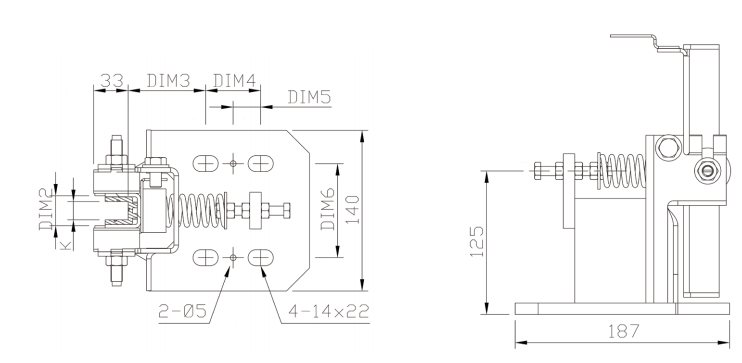

尺寸图
型号 Item | K | DIM2 | DIM3 | DIM4 | DIM5 | DIM6 |
HZ28-1 | 16 | 26 | 55 | 80 | 40 | 92 |
HZ28-2 | 10 | 20 | 55 | 80 | 40 | 92 |
HZ28-3 | 16 | 26 | 67.5 | 48 | 24 | 82 |
HZ28-4 | 10 | 20 | 67.5 | 48 | 24 | 82 |
技术参数
型号 Item | 形式 Style | 额定速度 Rated Speed | 导轨工作面 Rail Width | 导轨面 正压力 Fy | 导轨面 侧压力 Fx | 轿厢额定载重 (建议) Car Rated Load (Sug.) | |
轿厢 CAR | 对重 CWT | K(mm) | |||||
HZ28 | 滑动式 Sliding | 2.0m/s | N/A | 10,16 | 700N | 1200N | 1350KG |
